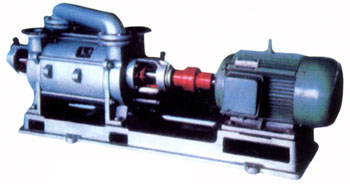

2SK 系列水环真空泵及压缩机 |
|
|
主要用途:
2SK、2SK-P1系列双级水环式真空泵 ( Model 2SK、2SK-P1 Water Ring Vacuum Pump ) 主要用来抽除空气和其它有一定腐蚀性、不溶于水、允许含有少量固体颗粒的气体。广泛用于食品、纺织、医药、化工等行业的真空蒸发、浓缩、浸渍、干燥等工艺过程中。该型泵具有真空度高、结构简单,使用方便、工作可靠、维护方便的特点。 |
主要特点:
1、比较单级水环真空泵而言,具有真空度高、在高真空区抽速大等特点;
2、结构紧凑、维修方便;
3、应用范围广泛,可抽除含水蒸汽、易燃、易爆、含少量灰尘的、含少量液体的各种气体;
4、主要用水作为工作介质,维护费用低;
5、可以在较为恶劣的环境下工作。 |
|
2SK系列两级水环式真空泵技术规格 |
型号 |
抽气量
(米 3 /分) |
极限真空
(MPa)
(毫米汞柱) |
功率
(千瓦) |
泵转速
(转/分) |
供水量
(L/min) |
口径
(mm) |
泵重
(含电机)
(Kg) |
最大 |
吸入压力为
-0.093MPa
(-700mmHg) |
进 |
出 |
2SK-1.5 |
1.5 |
0.9 |
-0.097(-725) |
4 |
1440 |
10-15 |
40 |
40 |
140 |
2SK-3 |
3 |
2 |
-0.097(-725) |
7.5 |
1440 |
15-20 |
40 |
40 |
180 |
2SK-6 |
6 |
4 |
-0.098(-735) |
15 |
1460 |
25-35 |
50 |
50 |
250 |
2SK-12 |
12 |
8 |
-0.098(-735) |
22 |
970 |
40-50 |
100 |
100 |
400 |
2SK-20 |
20 |
14 |
-0.098(-735) |
45 |
740 |
60-80 |
125 |
125 |
550 |
2SK-30 |
30 |
20 |
-0.098(-735) |
55 |
741 |
60-80 |
125 |
125 |
700 |
|
2SK-P1系列两级水环式真空泵-大气喷射泵机组技术规格 |
型号 |
抽气量
(米 3 /分) |
极限真空
(MPa)
(毫米汞柱) |
功率
(千瓦) |
泵转速
(转/分) |
供水量
(L/min) |
口径
(mm) |
泵重
(含电机)
(Kg) |
最大 |
吸入压力为
-0.093MPa
(-700mmHg) |
进 |
出 |
2SK-1.5P1 |
1.5 |
0.9 |
-0.099(-750) |
4 |
1440 |
10-15 |
40 |
40 |
140 |
2SK-3P1 |
3 |
2 |
-0.099(-750) |
7.5 |
1440 |
15-20 |
40 |
40 |
180 |
2SK-6P1 |
6 |
4 |
-0.099(-750) |
15 |
1460 |
25-35 |
50 |
50 |
250 |
2SK-12P1 |
12 |
8 |
-0.099(-750) |
22 |
970 |
40-50 |
100 |
100 |
400 |
2SK-20P1 |
20 |
14 |
-0.099(-750) |
45 |
740 |
60-80 |
125 |
125 |
550 |
2SK-30P1 |
30 |
20 |
-0.099(-750) |
55 |
741 |
60-80 |
125 |
125 |
700 |
|
注:1、表中所列性能指标指下列规定条件下的性能指标:
① 大气压力为0.1013MPa(760mmHg)
② 进水温度15℃
③ 吸入空气温度20℃
④空气相对温度70%
2、供水量为吸入压力-0.05MPa(-400mmHg)时的数值,极限真空时可大于此值。
3、性能允差±10%
4、吸气压力为-0.093MPa时抽气量为加电磁阀控制大气泵时的抽气量。 |
|
|
|
|
