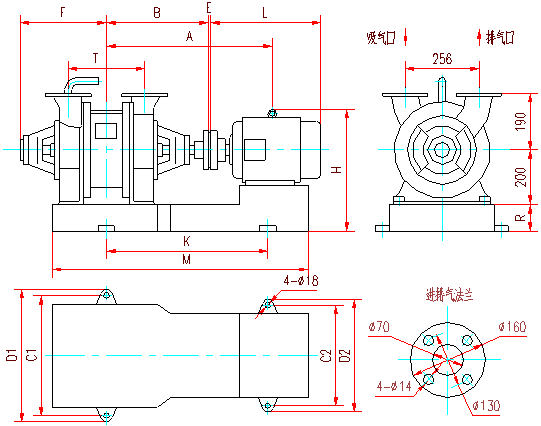

SZ-1、SZ-2真空泵外形及安装尺寸
代号 |
A |
B |
C1 |
C2 |
D1 |
D2 |
E |
F |
H |
R |
K |
T |
M |
L |
地脚螺栓 |
SZ-1 |
528 |
313 |
420 |
342 |
470 |
392 |
2 |
280 |
315 |
87 |
513 |
190 |
813 |
414 |
M16×400 |
SZ-2 |
646 |
378 |
454 |
370 |
514 |
430 |
2 |
346 |
315 |
80 |
640 |
320 |
1029 |
523 |

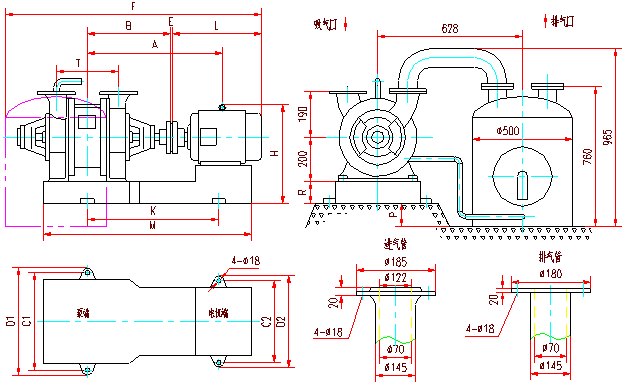

SZ-1、SZ-2压缩机外形及安装尺寸
代号 |
A |
B |
C1 |
C2 |
D1 |
D2 |
E |
F |
H |
P |
R |
K |
T |
M |
L |
地脚螺栓 |
SZ-1 |
557 |
313 |
420 |
362 |
470 |
412 |
2 |
1325 |
315 |
143 |
87 |
551 |
190 |
847 |
518 |
M16×400 |
SZ-2 |
705 |
378 |
454 |
410 |
514 |
470 |
2 |
1582 |
385 |
150 |
80 |
710 |
320 |
1119 |
610 |
