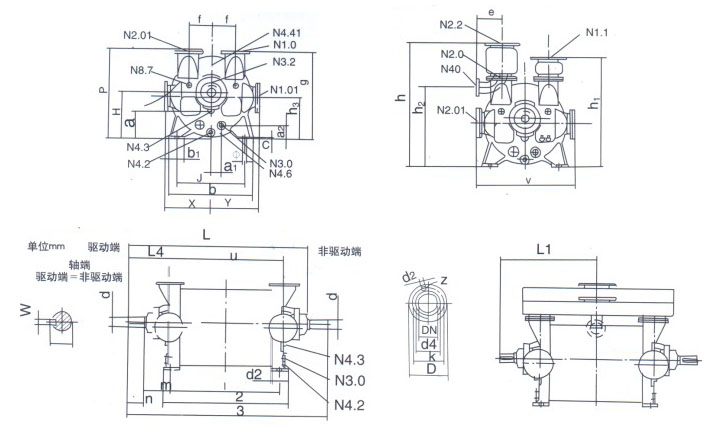

2BEC 系列水环式真空泵安装尺寸
接口尺寸：
型号
N1.0/1.01(入口法兰）
N1.1(连通管法兰）
N2.0/2.01(出口法兰）
DN
d2
d4
D
K
Z
DN
d2
d4
D
K
Z
DN
d2
d4
D
K
Z
2BEC40/42
260
22
320
405
362
12
300
22
370
450
405
12
260
22
320
405
362
12
2BEV50/52
300
22
370
445
400
12
350
1222
430
505
460
16
300
22
370
445
400
12
2BEC60/22
350
22
430
505
460
16
400
26
482
565
515
16
350
22
430
505
460
16
2BEC67
350
22
430
505
460
16
500
26
585
670
620
20
350
22
430
505
460
16
2BEC72
400
26
482
565
515
16
500
26
585
670
620
20
400
26
482
565
515
16
型号
N2.2(分离器出口法兰)
N3.0(工作液接口)
N4.0(分离器排液口)
DN
d2
d4
D
k
Z
DN
d2
d4
D
K
Z
DN
d2
d4
D
K
Z
2BEC40/42
300
22
370
450
405
12
50
M12
102
-
80
4
150
22
210
280
240
8
2BEV50/52
350
22
430
505
460
16
50
M12
102
-
80
4
200
22
268
340
295
8
2BEC60/62
400
26
430
565
515
16
80
M12
135
-
112
4
200
22
268
340
295
8
2BEC67
500
26
585
670
620
20
80
M12
135
-
112
4
200
22
268
340
295
8
2BEC72
500
26
585
670
620
20
80
M12
135
-
112
4
200
22
320
395
350
12
型号
N4.2(冲洗及排液口)
N3.2(填料函的密封液接口) N4.3(渗漏液排放口) N4.41(备用轴封内冲洗排放液) N4.6(总排液口丝堵) N8.7(仪表接丝堵)
DN
d2
d4
D
K
Z
2BEC40/42
50
M12
102
-
80
4
G1/4"
G3/4"
G1/2"
G1/2"
G1/2"
2BEV50/52
50
M12
102
-
80
4
G1/4"
G3/4"
G1/2"
G1/2"
G1/2"
2BEC60/62
80
M12
135
-
112
4
G1/2"
G3/4"
G1/2"
G1/2"
G1/2"
2BEC67
80
M12
135
-
112
4
G1/2"
G3/4"
G1/2"
G1/2"
G1/2"
2BEC72
80
M12
135
-
112
4
G1/2"
G3/4"
G1/2"
G1/2"
G1/2"
外形尺寸:
型号
a
a1
a2
b
b1
b2
c
d
e
f
g
H
h
h1
h2
h3
I
J
2BEC40
332
160
209
1090
215
200
30
φ130
280
300
1160
620
1810
1640
1035
560
1103
875
2BEC42
332
160
209
1090
215
200
30
φ130
280
300
1160
620
1810
1640
1035
560
1392
875
2BEC50
451
175
227
1370
250
250
35
φ160
367
385
1450
775
2235
1970
1253
698
1490
1120
2BEC52
451
175
227
137
250
250
35
φ160
367
385
1450
775
2235
1970
1253
698
1740
1120
2BEC60
539
200
249
1620
300
300
45
φ180
367
435
1720
900
2610
2290
1524
809
1747
1320
2BEC62
539
200
249
1620
300
300
45
φ180
367
435
1720
900
2610
2290
1524
809
2042
1320
2BEC67
576
200
291
1740
320
300
45
φ200
367
460
1855
875
2800
2430
1661
877
2200
1400
2BEC72
663
200
291
1900
340
340
45
φ200
449
490
1985
1060
3040
2620
1755
952
2390
1600
型号
L
L1
L2
L3
L4
m
n
p
φ
t
u
v
w
x
y
2BEC40
2080
1145
1274
2290
561
394
200
1195
42
137
1169
1320
32
625
660
2BEC42
2369
1290
1563
2579
561
394
200
1195
42
137
1458
1320
32
625
660
2BEC50
2630
1456
1723
2913
672
411
300
1490
42
169
1568
1580
40
750
790
2BEC52
2853
1581
1973
3163
672
411
300
1490
42
169
1818
1580
40
750
790
2BEC60
1837
1572
2043
3144
650
398
300
1760
48
190
1843
1572
45
875
915
2BEC62
3132
1719
2338
3439
650
398
300
1760
48
190
2138
1830
45
875
915
2BEC67
3389
1873
2480
3748
733
423
350
1900
48
210
2280
1960
45
935
980
2BEC72
3587
1972
2730
3946
733
427
350
2030
48
210
2500
2140
45
1025
1070
